Xây dựng hệ thống thoát nước cho sân cỏ nhân tạo

Giới thiệu

Trong lĩnh vực thi công sân bóng cỏ nhân tạo, có một câu nói nổi tiếng: “Nước là kẻ thù số một của sân cỏ nhân tạo”. Qua hơn 15 năm kinh nghiệm và 5000+ dự án đã thực hiện, Khánh Phát đã chứng kiến nhiều sân bóng phải đóng cửa sớm, thậm chí chỉ sau 1-2 năm sử dụng, với nguyên nhân chính đến từ hệ thống thoát nước kém hiệu quả.

Bạn có biết rằng một sân bóng 7 người tiêu chuẩn (khoảng 1500m²) trong một trận mưa lớn có thể phải xử lý đến 75.000 lít nước chỉ trong vài giờ? Nếu không có hệ thống thoát nước hiệu quả, lượng nước này sẽ trở thành “sát thủ” âm thầm phá hoại sân từ bên trong.

Xây dựng hệ thống thoát nước cho sân cỏ nhân tạo không đơn thuần là đào vài rãnh xung quanh sân. Đây là một quá trình kỹ thuật phức tạp, đòi hỏi sự kết hợp giữa thiết kế khoa học, vật liệu phù hợp và thi công chuyên nghiệp. Bài viết này sẽ giúp bạn hiểu rõ tầm quan trọng và các yếu tố cần thiết để xây dựng một hệ thống thoát nước hiệu quả cho sân cỏ nhân tạo của mình.

Ý nghĩa và vai trò của hệ thống thoát nước

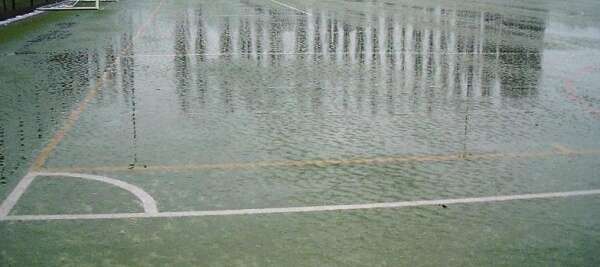

Ngăn ngừa ngập úng, bảo vệ mặt sân khỏi hư hỏng

Nước đọng trên mặt sân không chỉ gây khó khăn cho việc sử dụng mà còn gây ra nhiều hư hỏng nghiêm trọng:

• Làm mục nát lớp đế của thảm cỏ: Khi nước thấm qua và đọng lại dưới thảm cỏ, lớp đế (backing) của cỏ nhân tạo sẽ nhanh chóng bị mục nát, mất khả năng giữ sợi cỏ.
• Gây lún, sụt cục bộ: Nước đọng lâu sẽ làm xói mòn và rửa trôi các lớp vật liệu bên dưới, tạo ra các vùng trũng, ảnh hưởng đến độ phẳng của mặt sân.
• Làm trôi lớp cát và hạt cao su: Dòng nước chảy trên mặt sân có thể cuốn trôi các hạt cát và cao su, làm mất cân bằng lớp đệm quan trọng này.

Theo thống kê từ các dự án của Khánh Phát, sân bóng có hệ thống thoát nước kém có tuổi thọ trung bình chỉ 3-5 năm, trong khi sân có hệ thống thoát nước tốt có thể duy trì chất lượng đến 7-10 năm.

Đảm bảo an toàn, tránh trơn trượt cho người chơi

An toàn của người chơi là ưu tiên hàng đầu trong thiết kế sân bóng. Một hệ thống thoát nước hiệu quả giúp:

• Giảm nguy cơ trượt ngã: Bề mặt sân khô ráo giúp giảm đáng kể tai nạn trượt ngã khi thi đấu.
• Đảm bảo độ nảy của bóng đồng đều: Mặt sân ướt làm thay đổi cách di chuyển và nảy của bóng, ảnh hưởng đến chất lượng trận đấu.
• Giảm nguy cơ chấn thương do mặt sân không đều: Các vùng lún, trũng do thoát nước kém là nguyên nhân phổ biến gây chấn thương cổ chân và đầu gối cho người chơi.

Duy trì chất lượng, độ bền và tính thẩm mỹ

Một sân bóng không chỉ cần đảm bảo chức năng mà còn phải duy trì tính thẩm mỹ để thu hút người chơi. Hệ thống thoát nước tốt giúp:

• Giữ màu sắc tươi mới cho cỏ nhân tạo: Nước đọng thường chứa bụi bẩn, tạo vết ố và làm phai màu cỏ nhanh chóng.
• Duy trì độ đàn hồi của mặt sân: Lớp cao su và cát cần được phân bố đều để tạo độ đàn hồi, việc này chỉ có thể đạt được khi sân luôn khô ráo.
• Tránh xuất hiện rêu mốc và mùi khó chịu: Môi trường ẩm ướt là điều kiện lý tưởng cho rêu mốc phát triển, tạo ra mùi hôi và làm giảm tính thẩm mỹ của sân.

Hạn chế sự phát triển của rêu, nấm mốc và vi khuẩn

Trong khí hậu nhiệt đới ẩm như Việt Nam, rêu mốc và vi khuẩn phát triển rất nhanh trên bề mặt ẩm. Điều này không chỉ ảnh hưởng đến thẩm mỹ mà còn tiềm ẩn nguy cơ sức khỏe:

• Ngăn ngừa các bệnh về da: Vi khuẩn và nấm trên mặt sân ẩm ướt có thể gây các bệnh về da cho người chơi.
• Giảm nguy cơ về hô hấp: Bào tử nấm mốc có thể gây các vấn đề về hô hấp, đặc biệt nguy hiểm cho người mắc bệnh hen suyễn.
• Kéo dài tuổi thọ của sân: Rêu mốc và vi khuẩn không chỉ phá hủy thẩm mỹ mà còn làm giảm đáng kể tuổi thọ của các thành phần cấu tạo sân.

Các thành phần chính của hệ thống thoát nước

Một hệ thống thoát nước hoàn chỉnh cho sân cỏ nhân tạo bao gồm nhiều thành phần, mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo nước được thoát nhanh chóng và hiệu quả.

Độ dốc mặt sân

Độ dốc là yếu tố đầu tiên và quan trọng nhất trong hệ thống thoát nước. Nó quyết định hướng và tốc độ chảy của nước trên mặt sân.

Vai trò:

• Tạo hướng chảy tự nhiên cho nước từ điểm cao xuống điểm thấp
• Giúp nước di chuyển nhanh chóng ra khỏi mặt sân, tránh đọng nước cục bộ

Tiêu chuẩn kỹ thuật:

• Sân bóng mini (5-7 người): Độ dốc 0,5-0,7% (tương đương 5-7mm độ chênh cao mỗi mét chiều dài)
• Sân bóng 11 người tiêu chuẩn FIFA: Độ dốc 0,2-0,5%
• Kiểu dốc phổ biến: “Mái nhà” (dốc từ giữa sân ra 2 bên) hoặc “Một phía” (dốc từ một cạnh sân xuống cạnh đối diện)

Bạn có thể hình dung: với độ dốc 0,5% trên sân bóng 7 người có kích thước 30m x 50m, điểm cao nhất (thường là giữa sân) sẽ cao hơn điểm thấp nhất (rìa sân) khoảng 15cm. Độ chênh cao này đủ để tạo lực đẩy cho nước chảy mà vẫn đảm bảo mặt sân đủ phẳng cho trận đấu.

Rãnh/mương thoát nước

Rãnh thoát nước là nơi tiếp nhận nước từ mặt sân và dẫn về các điểm thu gom hoặc hệ thống thoát nước chung.

Vai trò:

• Thu gom nước từ bề mặt sân
• Dẫn nước về các hố ga hoặc điểm thoát nước

Các loại rãnh thoát nước phổ biến:

• Rãnh hở: Dễ thi công, dễ bảo dưỡng nhưng không đảm bảo thẩm mỹ và an toàn
• Rãnh có tấm đan/lưới chắn: Đảm bảo an toàn, thẩm mỹ nhưng khó vệ sinh
• Rãnh với kênh thoát nước thương mại (trench drain): Giải pháp cao cấp, hiệu quả cao, thẩm mỹ tốt

Kích thước tiêu chuẩn:

• Chiều rộng: 15-30cm tùy vào lượng nước cần thoát
• Chiều sâu: 20-50cm, đảm bảo đủ dung tích chứa trong trường hợp mưa lớn
• Bố trí: Thường được đặt xung quanh sân, cách mép sân 30-50cm

Ống thoát nước (PVC/HDPE)

Hệ thống ống ngầm có nhiệm vụ dẫn nước từ các rãnh, mương ra khỏi khu vực sân bóng.

Vai trò:

• Vận chuyển nước từ rãnh/mương thoát nước ra khỏi khu vực sân
• Kết nối với hệ thống thoát nước chung của khu vực

Tiêu chuẩn kỹ thuật:

• Vật liệu: Ưu tiên ống HDPE hoặc PVC chịu lực, chống UV
• Đường kính: 100-200mm tùy theo diện tích sân và lượng mưa khu vực
  • Sân 5-7 người: Ống Φ100-150mm
  • Sân 11 người: Ống Φ150-200mm
• Độ dốc ống: Tối thiểu 0,5-1% để đảm bảo nước chảy dễ dàng

Lưu ý quan trọng: Theo kinh nghiệm của Khánh Phát, nên bố trí ống thoát nước theo kiểu “xương cá”, với một đường ống chính và các nhánh phụ, giúp tăng hiệu quả thoát nước và giảm khả năng tắc nghẽn.

Hố ga, lưới lọc

Hố ga đóng vai trò như “trạm trung chuyển” trong hệ thống thoát nước, nơi thu gom nước từ các rãnh trước khi đưa vào ống thoát chính.

Vai trò:

• Thu gom nước từ các rãnh thoát nước
• Ngăn rác, lá cây và các vật cản khác đi vào hệ thống ống
• Cho phép tiếp cận để bảo dưỡng, thông tắc hệ thống

Tiêu chuẩn kỹ thuật:

• Kích thước: Thường từ 40x40cm đến 80x80cm tùy quy mô sân
• Khoảng cách giữa các hố ga: 15-25m trên đường ống chính
• Vị trí lắp đặt: Tại các góc sân và điểm giao nhau của các rãnh thoát nước

Lưới lọc:

• Thường làm bằng thép mạ kẽm hoặc inox
• Kích thước mắt lưới từ 5-10mm để ngăn rác nhưng vẫn đảm bảo thoát nước nhanh
• Cần được vệ sinh định kỳ để tránh tắc nghẽn

Lớp nền, vật liệu thấm

Lớp nền bên dưới thảm cỏ đóng vai trò quan trọng trong việc thoát nước thẳng đứng, giúp nước nhanh chóng thấm xuống thay vì đọng lại trên bề mặt.

Vai trò:

• Tạo khả năng thoát nước thẳng đứng
• Ổn định nền, ngăn lún sụt
• Hỗ trợ phân tán lực tác động, tạo độ đàn hồi cho sân

Cấu trúc lớp nền tiêu chuẩn (từ dưới lên):

1. Lớp đất nền được đầm nén chặt
2. Lớp vải địa kỹ thuật (geotextile) ngăn sự xâm nhập của đất vào lớp đá
3. Lớp đá dăm 40-60mm, dày 15-20cm
4. Lớp đá mạt 0-5mm, dày 3-5cm
5. Thảm cỏ nhân tạo

Đặc tính thoát nước:

• Lớp đá dăm có khả năng thoát nước lên đến 300 lít/m²/giờ
• Toàn bộ cấu trúc nền có thể xử lý lượng mưa lên đến 100mm/giờ (tương đương mưa rất to)

Máy bơm (nếu cần)

Trong một số trường hợp đặc biệt, như sân nằm ở vị trí trũng hoặc khu vực có lượng mưa cực lớn, việc lắp đặt máy bơm là giải pháp bổ sung hiệu quả.

Trường hợp cần lắp đặt:

• Sân bóng nằm ở vị trí thấp hơn hệ thống thoát nước chung
• Khu vực có lượng mưa lớn vượt quá khả năng thoát tự nhiên
• Nơi thường xuyên bị ngập úng trong mùa mưa

Tiêu chuẩn kỹ thuật:

• Công suất bơm: Tính toán dựa trên diện tích sân và lượng mưa cực đại
• Loại bơm: Ưu tiên bơm chìm chuyên dụng, chống ngập
• Hệ thống điều khiển: Lắp đặt cảm biến mực nước để tự động kích hoạt khi cần

Quy trình xây dựng hệ thống thoát nước

Xây dựng hệ thống thoát nước cho sân cỏ nhân tạo là một quá trình đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các bước kỹ thuật. Dưới đây là quy trình chi tiết mà Khánh Phát áp dụng cho các dự án của mình.

Khảo sát và đánh giá địa hình

Đây là bước đầu tiên và quan trọng nhất, quyết định hiệu quả của toàn bộ hệ thống thoát nước.

Các hoạt động chính:

• Đo đạc diện tích chính xác: Sử dụng thiết bị đo đạc hiện đại (máy toàn đạc điện tử, GPS) để xác định kích thước chính xác của khu vực sân.
• Xác định độ dốc tự nhiên: Sử dụng máy thủy bình laser để đo cao độ các điểm trên mặt bằng, xác định hướng dốc tự nhiên và các điểm thấp.
• Khảo sát hệ thống thoát nước hiện có: Kiểm tra và đánh giá hệ thống thoát nước chung của khu vực, xác định điểm đấu nối.
• Đánh giá thổ nhưỡng: Lấy mẫu đất để phân tích khả năng thấm nước, độ chặt và khả năng chịu lực.
• Thu thập dữ liệu khí tượng: Nghiên cứu lượng mưa trung bình và cực đại của khu vực để tính toán lưu lượng nước cần thoát.

Tầm quan trọng:

Việc khảo sát kỹ lưỡng giúp giảm đến 80% rủi ro và chi phí phát sinh trong quá trình thi công. Thông qua khảo sát, chúng tôi có thể phát hiện các vấn đề tiềm ẩn như đất yếu, khu vực dễ ngập úng, hoặc những khó khăn trong việc kết nối với hệ thống thoát nước chung.

Lời khuyên từ chuyên gia:

“Đừng bao giờ tiết kiệm thời gian và chi phí cho công tác khảo sát. Mỗi đồng đầu tư vào khảo sát có thể giúp tiết kiệm 10 đồng chi phí sửa chữa sau này.”

Thiết kế hệ thống

Sau khi có đầy đủ dữ liệu khảo sát, bước tiếp theo là thiết kế hệ thống thoát nước phù hợp với điều kiện thực tế của dự án.

Các hoạt động chính:

• Lập sơ đồ bố trí: Xác định vị trí, kích thước của các thành phần như rãnh, mương, ống thoát nước, hố ga.
• Tính toán lưu lượng nước: Dựa trên diện tích sân và lượng mưa cực đại để tính toán lưu lượng nước cần thoát, từ đó xác định kích thước phù hợp cho các thành phần.
• Thiết kế độ dốc: Xác định độ dốc mặt sân và các thành phần thoát nước để đảm bảo nước chảy tự nhiên và hiệu quả.
• Lựa chọn giải pháp kỹ thuật: Quyết định sử dụng loại rãnh, ống, hố ga phù hợp với điều kiện và ngân sách dự án.

Công thức tính lưu lượng nước mưa:

Q = C × I × A Trong đó:

• Q: Lưu lượng nước (m³/s)
• C: Hệ số dòng chảy (thường từ 0,8-0,95 cho bề mặt cỏ nhân tạo)
• I: Cường độ mưa (mm/giờ)
• A: Diện tích thu nước (ha)

Ví dụ thực tế: Đối với sân bóng 7 người có diện tích 1500m² (0,15ha), trong vùng có cường độ mưa thiết kế 100mm/giờ: Q = 0,9 × 100 × 0,15 = 13,5 m³/giờ (tương đương 225 lít/phút)

Với lưu lượng này, hệ thống cần ít nhất 2 ống Φ100mm hoặc 1 ống Φ150mm để đảm bảo thoát nước hiệu quả.

Lựa chọn vật liệu

Chất lượng của hệ thống thoát nước phụ thuộc lớn vào vật liệu sử dụng. Việc lựa chọn vật liệu phù hợp giúp đảm bảo hiệu quả thoát nước và độ bền lâu dài.

Các loại vật liệu chính:

• Ống thoát nước:
  • Ống PVC: Giá thành hợp lý, dễ thi công, phù hợp với hầu hết các dự án
  • Ống HDPE: Độ bền cao, chịu được tải trọng lớn, ưu tiên cho các dự án cao cấp
  • Ống bê tông: Sử dụng cho các đường ống chính có đường kính lớn
• Rãnh/mương thoát nước:
  • Bê tông đúc sẵn: Nhanh chóng, đảm bảo chất lượng đồng đều
  • Xây gạch trát vữa: Linh hoạt về kích thước, phù hợp với các dự án tùy chỉnh
  • Rãnh thương mại (trench drain): Giải pháp cao cấp, hiệu quả cao
• Vật liệu lớp nền:
  • Đá dăm (40-60mm): Tạo nền thoát nước tốt, ổn định
  • Đá mạt (0-5mm): Lớp hoàn thiện trước khi trải cỏ
  • Vải địa kỹ thuật: Ngăn đất nền xâm nhập vào lớp đá, tăng hiệu quả thoát nước

Tiêu chí lựa chọn vật liệu:

• Độ bền: Chọn vật liệu có tuổi thọ cao, chịu được các điều kiện thời tiết khắc nghiệt
• Hiệu quả thoát nước: Đảm bảo khả năng thoát nước phù hợp với thiết kế
• Chi phí: Cân nhắc giữa chi phí đầu tư ban đầu và chi phí bảo dưỡng dài hạn
• Tính khả thi trong thi công: Phù hợp với điều kiện địa phương và năng lực thi công

Lời khuyên từ Khánh Phát:

“Đầu tư vào vật liệu chất lượng cao cho hệ thống thoát nước không phải là chi phí mà là khoản tiết kiệm dài hạn. Ống PVC chất lượng cao có thể đắt hơn 20-30% so với ống thông thường, nhưng tuổi thọ có thể gấp 2-3 lần.”

Thi công

Đây là giai đoạn biến thiết kế thành hiện thực, đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các thông số kỹ thuật.

Quy trình thi công chi tiết:

a. Chuẩn bị mặt bằng:

• San lấp, đầm nén đất nền đạt độ chặt K ≥ 0,95
• Tạo độ dốc theo thiết kế, sử dụng máy thủy bình laser để đảm bảo độ chính xác

b. Thi công hệ thống thoát nước ngầm:

• Đào rãnh theo thiết kế, đảm bảo độ sâu và độ dốc theo yêu cầu
• Lắp đặt vải địa kỹ thuật (nếu có)
• Đặt ống thoát nước, đảm bảo độ dốc và kết nối chắc chắn
• Lấp đá dăm xung quanh ống để tăng khả năng thoát nước và bảo vệ ống

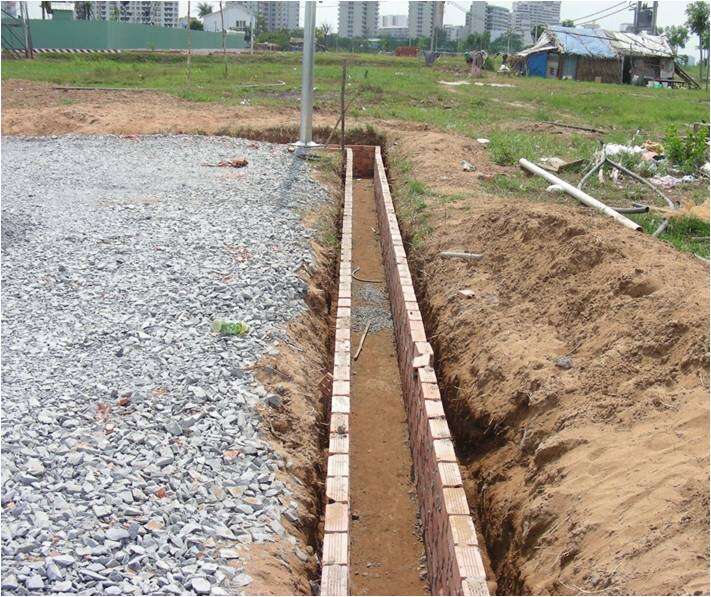

c. Xây dựng rãnh/mương thoát nước:

• Đào/xây rãnh theo thiết kế
• Lắp đặt tấm đan, lưới chắn (nếu có)
• Đảm bảo kết nối thông suốt với hệ thống ống thoát nước

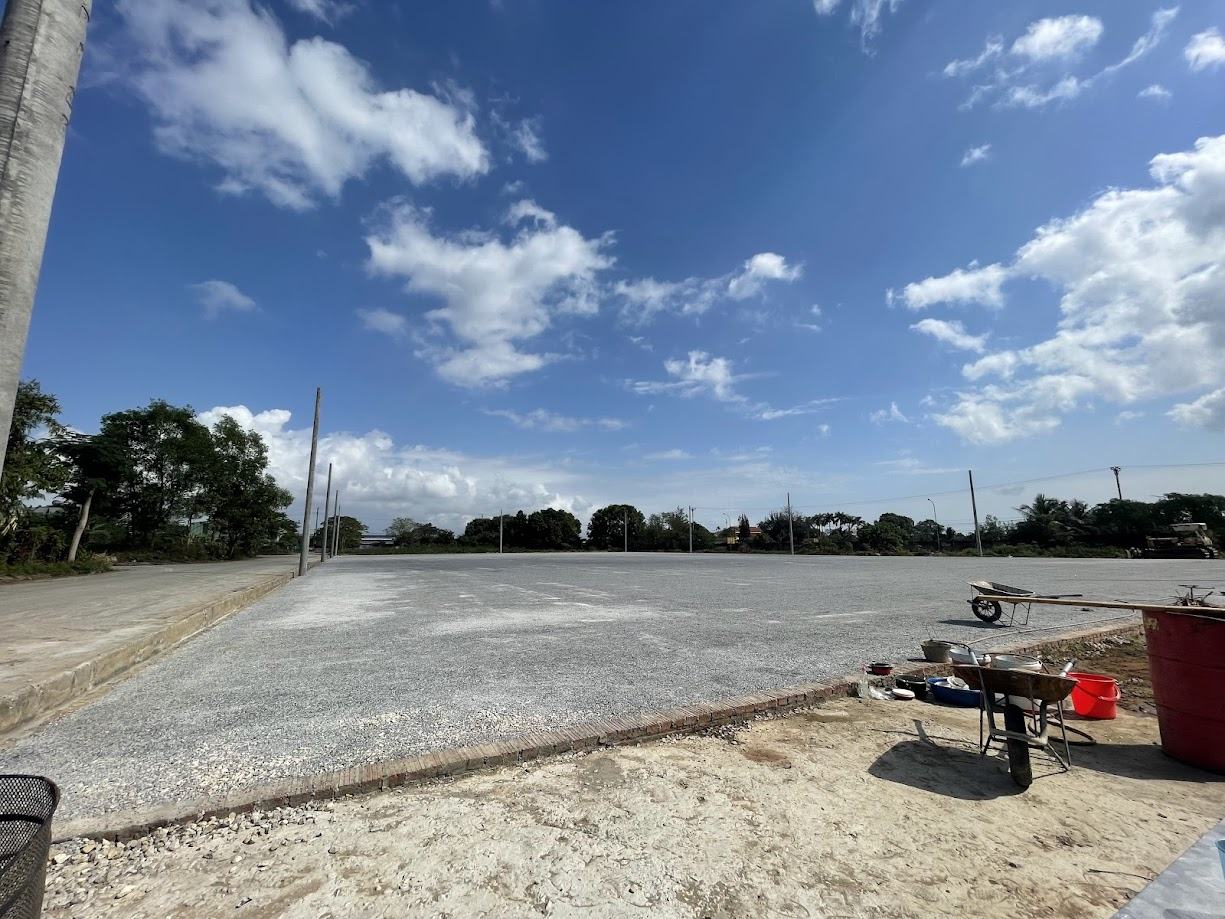

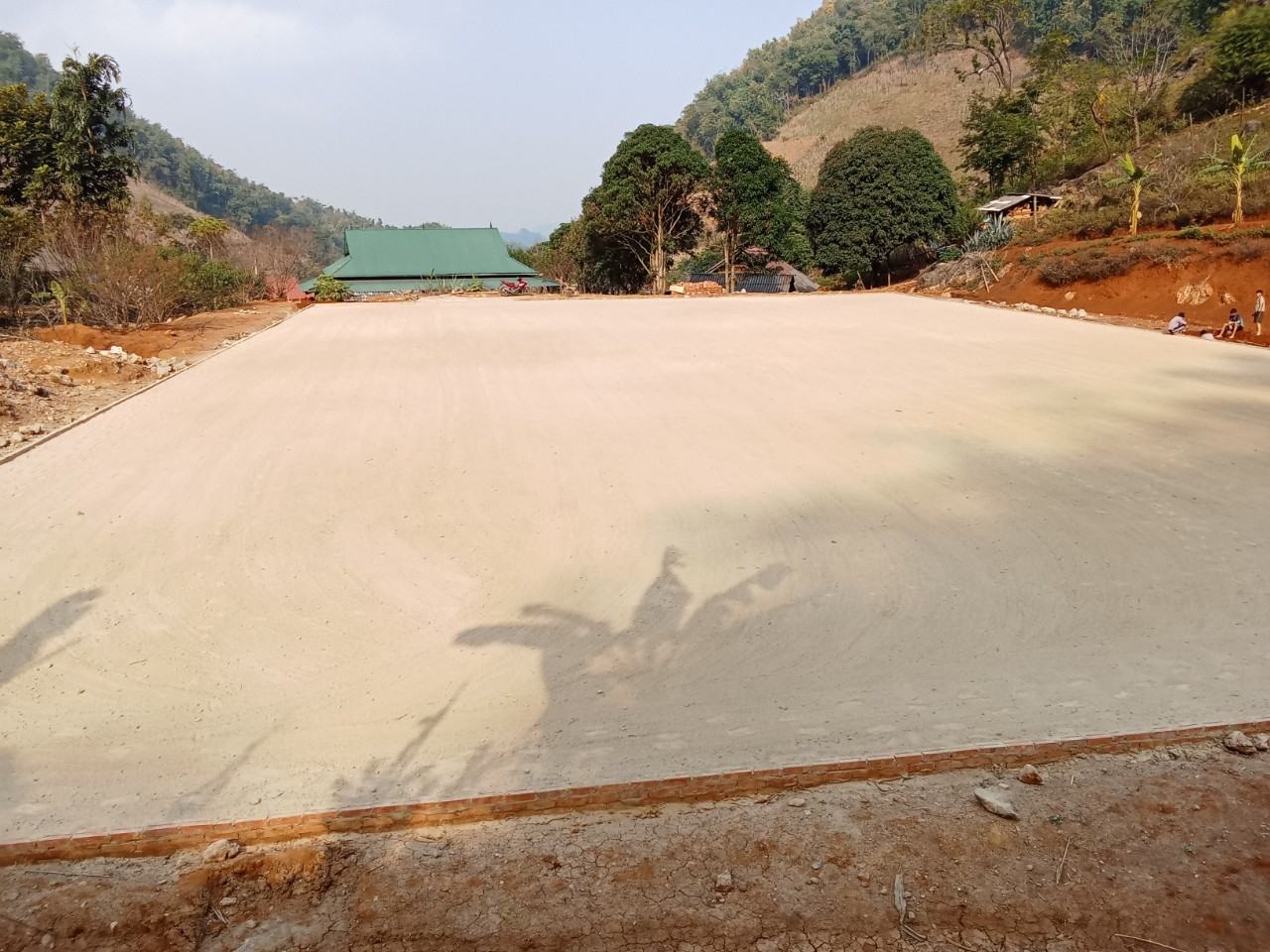

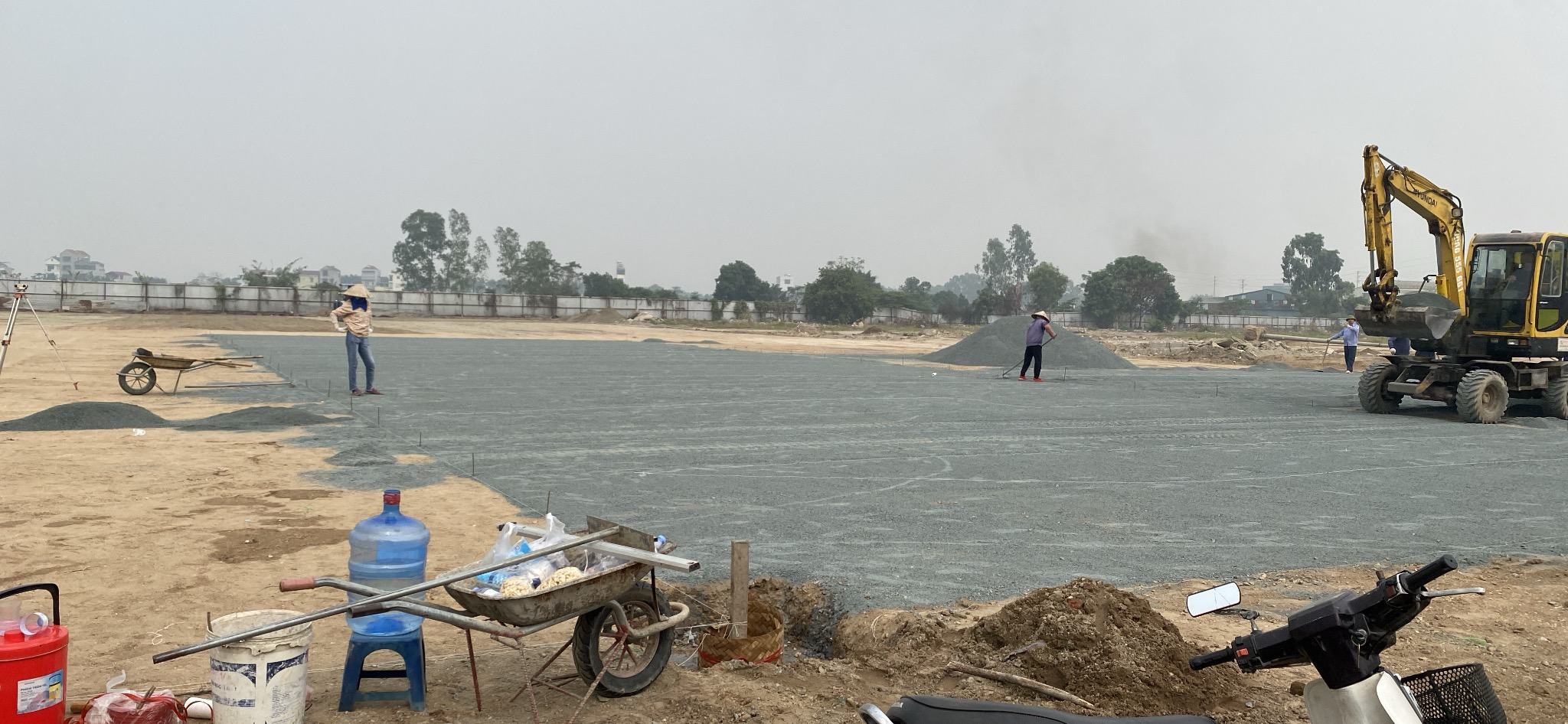

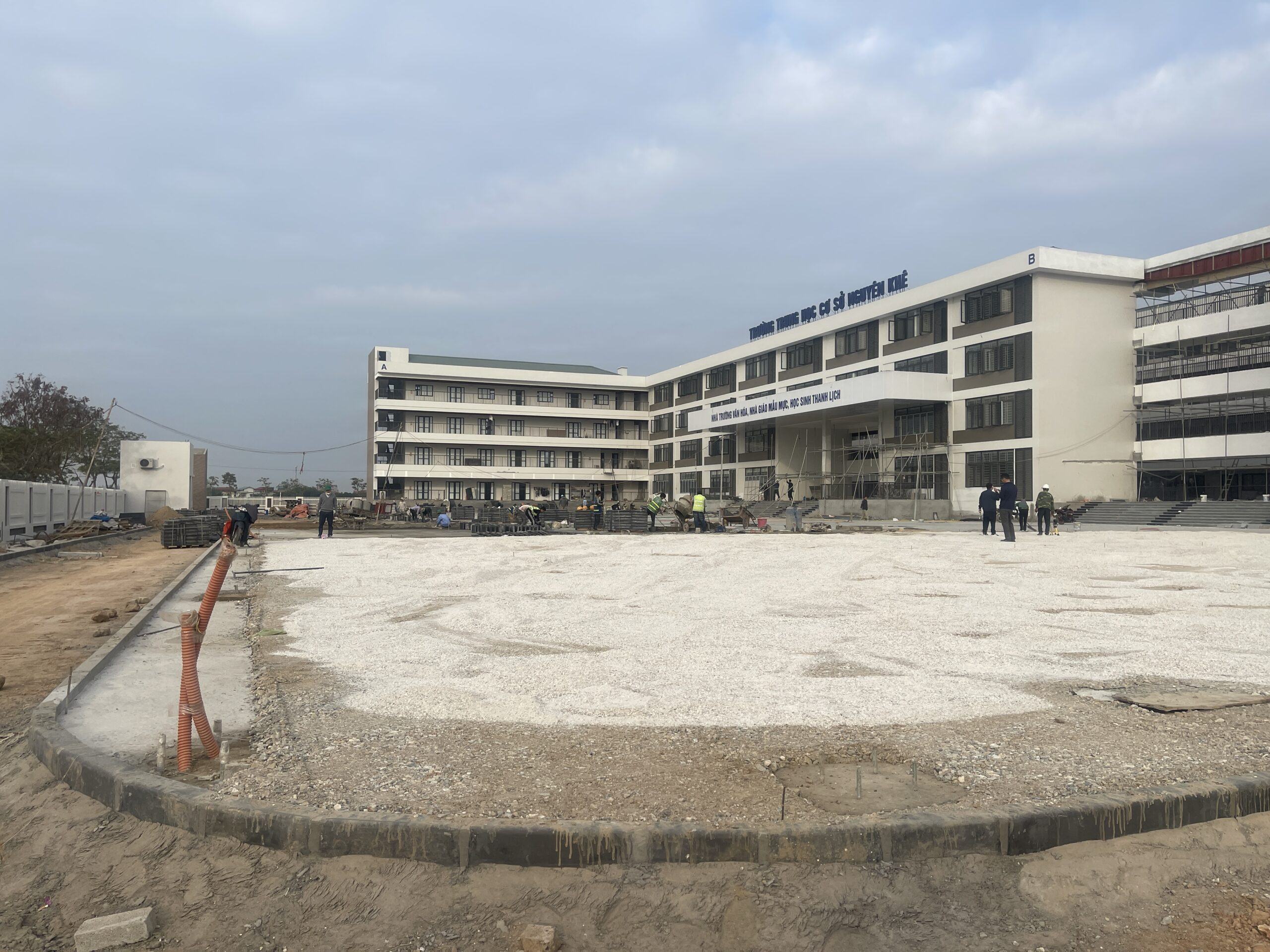

d. Thi công lớp nền:

• Trải và đầm nén lớp đá dăm, đảm bảo độ dày và độ chặt theo yêu cầu
• Trải lớp đá mạt, tạo bề mặt phẳng cho lớp cỏ nhân tạo

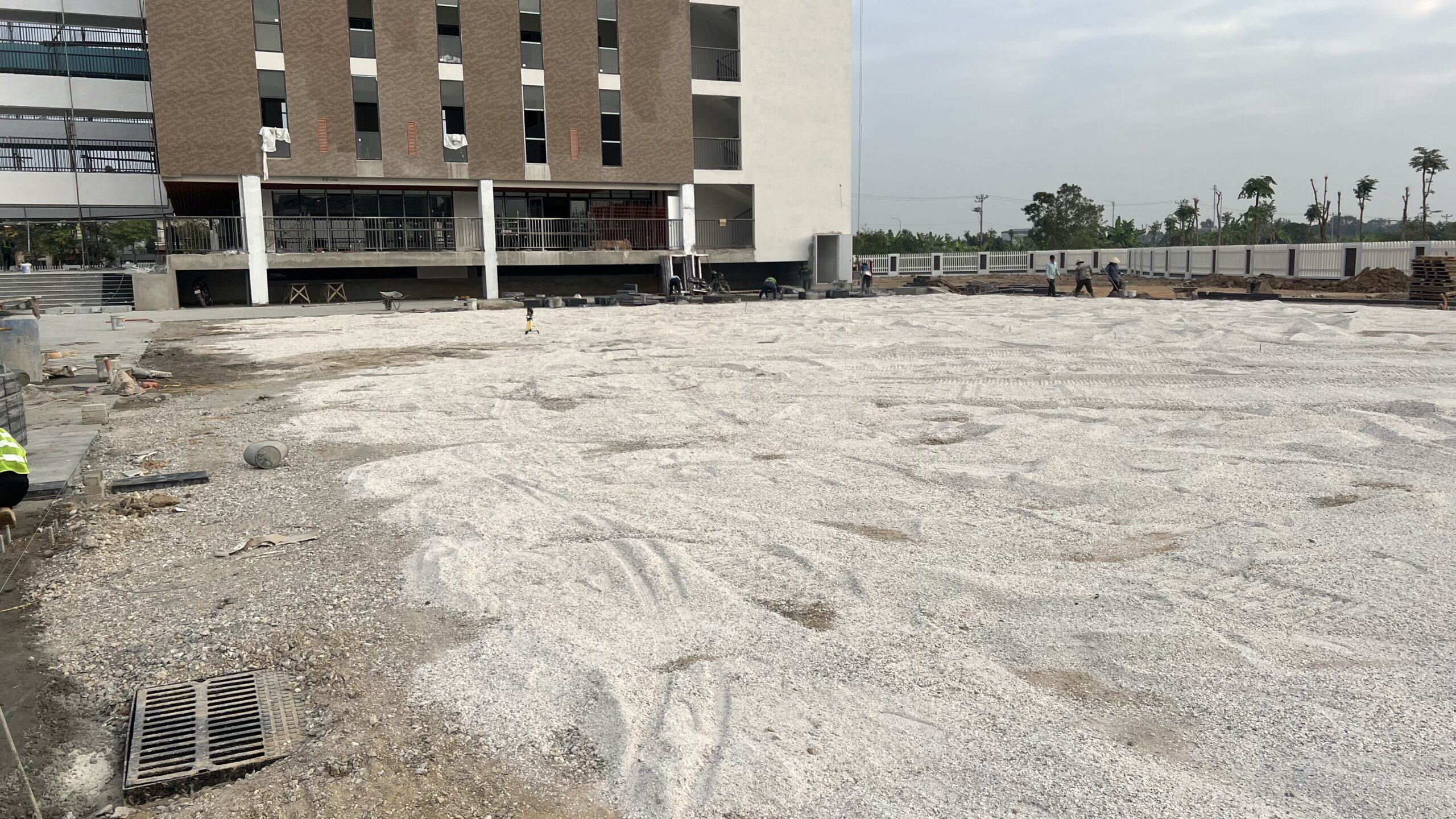

e. Lắp đặt hố ga, điểm thu nước:

• Xây dựng hố ga theo vị trí thiết kế
• Lắp đặt lưới chắn rác, nắp hố ga
• Đảm bảo kết nối thông suốt với hệ thống ống thoát nước

f. Kiểm tra hệ thống trước khi trải cỏ:

• Thử nghiệm khả năng thoát nước bằng cách bơm nước vào hệ thống
• Kiểm tra các mối nối, điểm tiếp giáp để đảm bảo không rò rỉ
• Điều chỉnh nếu phát hiện vấn đề

Các lưu ý quan trọng trong thi công:

• Độ dốc: Kiểm tra thường xuyên để đảm bảo độ dốc theo thiết kế
• Mối nối: Đảm bảo các mối nối kín, không rò rỉ
• Bảo vệ công trình: Tránh các hoạt động có thể làm hư hại hệ thống thoát nước trong quá trình thi công

Kiểm tra và nghiệm thu

Sau khi hoàn thành thi công, việc kiểm tra và nghiệm thu hệ thống thoát nước là bước quan trọng để đảm bảo chất lượng trước khi đưa vào sử dụng.

Các hoạt động kiểm tra:

• Kiểm tra khả năng thoát nước: Sử dụng nước để thử nghiệm toàn bộ hệ thống, đảm bảo nước được thoát đi nhanh chóng và không có vùng ứ đọng.
• Kiểm tra độ kín của hệ thống: Đảm bảo không có rò rỉ tại các mối nối ống, hố ga và rãnh thoát nước.
• Kiểm tra độ dốc: Sử dụng máy thủy bình để xác nhận độ dốc đạt yêu cầu thiết kế.
• Kiểm tra các lưới chắn rác: Đảm bảo lưới chắn được lắp đặt đúng vị trí và chắc chắn.
• Kiểm tra kết nối với hệ thống thoát nước chung: Đảm bảo nước từ sân có thể thoát ra hệ thống chung mà không bị ứ đọng.

Tiêu chuẩn nghiệm thu:

• Nước trên mặt sân phải thoát hết trong vòng 15-30 phút sau khi ngừng mưa hoặc tưới.
• Không có vùng ứ đọng nước có đường kính lớn hơn 30cm sau 10 phút.
• Không có rò rỉ tại các mối nối và điểm kết nối.
• Độ dốc thực tế không chênh lệch quá 10% so với thiết kế.

Lời khuyên từ Khánh Phát:

“Nghiệm thu kỹ lưỡng hệ thống thoát nước trước khi trải cỏ là bước không thể bỏ qua. Chỉ cần một điểm thoát nước kém hiệu quả cũng có thể ảnh hưởng đến toàn bộ sân và gây ra chi phí sửa chữa lớn sau này.”

Các giải pháp kỹ thuật phổ biến

Tùy thuộc vào điều kiện địa hình, khí hậu và mục đích sử dụng, có nhiều giải pháp kỹ thuật khác nhau để xây dựng hệ thống thoát nước cho sân cỏ nhân tạo. Dưới đây là các giải pháp phổ biến và hiệu quả nhất.

Độ dốc mặt sân

Đây là giải pháp cơ bản nhất và áp dụng cho tất cả các loại sân cỏ nhân tạo.

Các loại độ dốc phổ biến:

• Độ dốc hình mái nhà (Two-way slope): Mặt sân cao ở giữa và thấp dần về hai bên. Đây là giải pháp phổ biến nhất cho sân bóng đá, giúp nước chảy đều về hai bên, tránh tạo áp lực lớn tại một điểm.
• Độ dốc một phía (One-way slope): Mặt sân cao ở một bên và thấp dần về bên kia. Phù hợp với sân có diện tích nhỏ hoặc sân đã có sẵn độ dốc tự nhiên theo một hướng.
• Độ dốc bốn phía (Four-way slope): Mặt sân cao ở giữa và thấp dần về bốn phía. Áp dụng cho sân lớn, giúp phân tán nước đều về các hướng.

Tiêu chuẩn kỹ thuật:

• Sân bóng mini (5-7 người): 0,5-0,7%
• Sân bóng 11 người: 0,2-0,5%
• Sân trong nhà: 0,2-0,3%

Ưu điểm: Giải pháp đơn giản, hiệu quả, không đòi hỏi bảo dưỡng Nhược điểm: Cần thi công chính xác, khó điều chỉnh sau khi hoàn thành

Rãnh/mương thoát nước

Rãnh thoát nước được bố trí xung quanh sân để thu gom nước từ mặt sân và dẫn về các điểm thoát.

Các loại rãnh phổ biến:

• Rãnh hở: Đơn giản nhất, là rãnh được đào và gia cố, không có nắp đậy. Ưu điểm là chi phí thấp, dễ vệ sinh, nhưng không đảm bảo an toàn và thẩm mỹ.
• Rãnh có tấm đan: Rãnh được đậy bằng các tấm đan bê tông hoặc thép, tạo bề mặt phẳng và an toàn. Ưu điểm là an toàn, thẩm mỹ, nhưng khó vệ sinh và chi phí cao hơn.
• Rãnh thương mại (Trench drain): Sử dụng các sản phẩm rãnh thoát nước đúc sẵn, thường bằng polymer hoặc bê tông polymer. Ưu điểm là chất lượng cao, lắp đặt nhanh, nhưng chi phí cao nhất.

Kích thước tiêu chuẩn:

• Chiều rộng: 15-30cm
• Chiều sâu: 20-50cm
• Độ dốc rãnh: 0,5-1%

Vật liệu:

• Bê tông đúc sẵn
• Xây gạch trát vữa
• Polymer hoặc bê tông polymer

Ống thoát nước

Hệ thống ống ngầm đóng vai trò quan trọng trong việc dẫn nước từ các rãnh, hố ga ra khỏi khu vực sân bóng.

Các loại ống phổ biến:

• Ống PVC: Phổ biến nhất, giá thành hợp lý, dễ thi công. Tuổi thọ khoảng 15-20 năm.
• Ống HDPE: Độ bền cao hơn, chịu được tải trọng lớn, tuổi thọ lên đến 50 năm. Chi phí cao hơn 30-50% so với PVC.
• Ống bê tông: Sử dụng cho các đường ống chính có đường kính lớn, độ bền cao nhưng khó thi công và kết nối.

Thiết kế hệ thống ống:

• Kiểu xương cá: Một đường ống chính và các nhánh phụ, giúp phân tán áp lực và giảm nguy cơ tắc nghẽn.
• Kiểu vòng kín: Ống được bố trí thành vòng khép kín xung quanh sân, đảm bảo nước được thoát đều từ mọi phía.

Đường kính ống tiêu chuẩn:

• Ống nhánh: Φ100-150mm
• Ống chính: Φ150-200mm
• Kết nối với hệ thống thoát nước chung: Φ200-300mm

Lời khuyên từ Khánh Phát:

“Khi thiết kế hệ thống ống thoát nước, hãy luôn dự phòng công suất cao hơn 20-30% so với tính toán lý thuyết. Điều này đảm bảo hệ thống vẫn hoạt động hiệu quả trong trường hợp mưa cực lớn hoặc một phần hệ thống bị tắc nghẽn.”

Lớp nền thấm nước

Ngoài việc thoát nước ngang qua các rãnh và ống, hệ thống thoát nước đứng thông qua lớp nền thấm cũng rất quan trọng, đặc biệt trong trường hợp mưa nhỏ đến trung bình.

Cấu trúc lớp nền tiêu chuẩn:

1. Lớp đất nền được đầm nén chặt
2. Lớp vải địa kỹ thuật ngăn đất nền xâm nhập vào lớp đá
3. Lớp đá dăm 40-60mm, dày 15-20cm
4. Lớp đá mạt 0-5mm, dày 3-5cm
5. Thảm cỏ nhân tạo

Ưu điểm của lớp nền thấm nước:

• Nước có thể thấm xuống nhanh chóng, giảm áp lực cho hệ thống thoát nước ngang
• Giúp phân tán lực tác động, tạo độ đàn hồi cho sân
• Tạo “bể chứa” tạm thời trong trường hợp mưa lớn, từ đó giảm nguy cơ ngập úng

Lưu ý khi thi công:

• Đảm bảo lớp đá dăm được phân bố đều và đầm nén nhẹ
• Không nén quá chặt khiến mất khả năng thấm nước
• Sử dụng vải địa kỹ thuật chất lượng cao để ngăn đất nền xâm nhập

Hệ thống bơm

Trong một số trường hợp đặc biệt, việc lắp đặt máy bơm là giải pháp bổ sung cần thiết để đảm bảo hiệu quả thoát nước.

Trường hợp cần lắp đặt:

• Sân bóng nằm ở vị trí trũng, thấp hơn hệ thống thoát nước chung
• Khu vực có lượng mưa lớn, vượt quá khả năng thoát tự nhiên
• Nơi thường xuyên bị ngập úng trong mùa mưa

Các loại bơm phù hợp:

• Bơm chìm: Đặt ngầm trong hố ga, hoạt động tự động khi nước đạt mức nhất định
• Bơm ly tâm: Đặt ở vị trí khô ráo, kết nối với hố ga qua đường ống hút
• Bơm vận hành tự động: Tích hợp cảm biến mực nước, tự động bật/tắt

Công suất bơm tham khảo:

• Sân mini (5-7 người): 1-3 HP
• Sân tiêu chuẩn (11 người): 3-5 HP

Chi phí và bảo dưỡng:

• Chi phí lắp đặt ban đầu: 15-30 triệu đồng (tùy công suất và loại bơm)
• Chi phí vận hành: Điện năng tiêu thụ + bảo dưỡng định kỳ
• Tuổi thọ trung bình: 5-10 năm nếu được bảo dưỡng đúng cách

Lưu ý khi xây dựng hệ thống thoát nước

Để đảm bảo hệ thống thoát nước hoạt động hiệu quả trong suốt vòng đời của sân cỏ nhân tạo, cần chú ý đến một số yếu tố quan trọng sau đây.

Đảm bảo độ dốc hợp lý

Độ dốc là yếu tố quyết định đến hiệu quả thoát nước trên bề mặt sân. Độ dốc không đúng có thể dẫn đến nhiều vấn đề nghiêm trọng.

Các lưu ý về độ dốc:

• Tránh quá dốc: Độ dốc lớn hơn 1% có thể ảnh hưởng đến trải nghiệm chơi bóng, đặc biệt là các pha di chuyển và xử lý bóng.
• Tránh quá bằng phẳng: Độ dốc nhỏ hơn 0,2% sẽ không đủ để nước chảy tự nhiên, dẫn đến đọng nước.
• Tránh tạo điểm trũng: Trong quá trình thi công, cần kiểm tra thường xuyên bằng máy thủy bình để tránh tạo ra các điểm trũng cục bộ.
• Đảm bảo độ dốc đồng đều: Không nên có sự thay đổi đột ngột về độ dốc trên mặt sân, điều này có thể gây ra các vùng đọng nước.

Biện pháp kiểm soát:

• Sử dụng máy thủy bình laser để kiểm tra độ dốc trong quá trình thi công.
• Đánh dấu cao độ tại nhiều điểm trên mặt sân để đảm bảo độ dốc đồng đều.
• Sau khi thi công, kiểm tra bằng cách tưới nước lên mặt sân và quan sát hướng chảy.

Kích thước rãnh, mương, ống phải đủ lớn

Một trong những lỗi phổ biến khi xây dựng hệ thống thoát nước là thiết kế các thành phần có kích thước không đủ lớn để xử lý lượng nước tối đa trong trường hợp mưa lớn.

Các lưu ý về kích thước:

• Tính toán lưu lượng nước: Dựa trên diện tích sân và lượng mưa cực đại để tính toán lưu lượng nước cần thoát.
• Dự phòng công suất: Thiết kế hệ thống với công suất vượt 20-30% so với tính toán lý thuyết để đảm bảo an toàn.
• Rãnh thoát nước: Chiều rộng tối thiểu 15cm, chiều sâu tối thiểu 20cm cho sân mini.
• Ống thoát nước: Đường kính tối thiểu 100mm cho các nhánh, 150mm cho ống chính.
• Hố ga: Kích thước tối thiểu 40x40cm, độ sâu phù hợp với hệ thống ống.

Hậu quả của kích thước không đủ:

• Ngập úng khi có mưa lớn, ảnh hưởng đến lịch thi đấu và doanh thu.
• Nước đọng lâu trên mặt sân, làm hư hại thảm cỏ nhân tạo.
• Tạo áp lực lớn lên hệ thống, có thể gây vỡ ống hoặc tràn hố ga.

Lắp đặt lưới lọc, tấm đan

Lưới lọc và tấm đan đóng vai trò quan trọng trong việc bảo vệ hệ thống thoát nước khỏi rác thải và đảm bảo an toàn cho người sử dụng.

Vị trí lắp đặt lưới lọc:

• Tại các điểm thu nước từ mặt sân vào rãnh.
• Tại miệng hố ga trước khi nước đi vào hệ thống ống.
• Tại điểm kết nối giữa rãnh và ống thoát nước.

Tiêu chuẩn lưới lọc:

• Vật liệu: Thép mạ kẽm hoặc inox để chống gỉ.
• Kích thước mắt lưới: 5-10mm, đủ nhỏ để ngăn rác nhưng vẫn đảm bảo thoát nước nhanh.
• Khung lưới: Chắc chắn, dễ tháo lắp để vệ sinh định kỳ.

Tấm đan thoát nước:

• Vật liệu: Bê tông cốt thép, thép mạ kẽm hoặc nhựa composite tùy theo tải trọng.
• Kích thước: Phù hợp với chiều rộng rãnh, dễ tháo lắp để vệ sinh.
• Độ bền: Chịu được tải trọng của người đi lại và thiết bị bảo dưỡng sân.

Lưu ý khi lắp đặt:

• Đảm bảo lưới lọc và tấm đan được cố định chắc chắn, không bị xê dịch khi có người đi lại.
• Bố trí sao cho dễ dàng tháo lắp để vệ sinh định kỳ.
• Đặt biển cảnh báo tại các vị trí có tấm đan để đảm bảo an toàn.

Bảo trì định kỳ

Một hệ thống thoát nước tốt không chỉ phụ thuộc vào thiết kế và thi công ban đầu mà còn đòi hỏi chế độ bảo trì định kỳ để duy trì hiệu quả hoạt động.

Lịch bảo trì định kỳ:

• Hàng tuần: Vệ sinh bề mặt, loại bỏ lá cây, rác thải trên mặt sân và tại các rãnh thoát nước.
• Hàng tháng: Kiểm tra và vệ sinh lưới lọc, tấm đan, đảm bảo không bị tắc nghẽn.
• Mỗi 3-6 tháng: Kiểm tra hố ga, thông tắc ống nếu cần thiết, đặc biệt trước mùa mưa.
• Hàng năm: Kiểm tra toàn diện hệ thống, bao gồm độ dốc, rãnh, ống, hố ga và máy bơm (nếu có).

Các dấu hiệu cần bảo trì khẩn cấp:

• Nước đọng trên mặt sân sau mưa lâu hơn bình thường.
• Xuất hiện vùng lún, trũng trên mặt sân.
• Mùi hôi từ hệ thống thoát nước.
• Rãnh thoát nước bị ứ đọng, không thông suốt.

Thiết bị bảo trì cần thiết:

• Máy hút rác, lá cây trên mặt sân.
• Máy phun nước áp lực cao để thông tắc ống.
• Dụng cụ tháo lắp tấm đan, lưới lọc.
• Camera kiểm tra ống ngầm (đối với các sân lớn).

Lời khuyên từ Khánh Phát:

“Chi phí bảo trì định kỳ hệ thống thoát nước chỉ chiếm khoảng 1-2% tổng chi phí vận hành sân bóng, nhưng có thể giúp tiết kiệm đến 30% chi phí sửa chữa và thay thế về sau. Đây là khoản đầu tư mang lại hiệu quả rõ rệt nhất.”

Kết luận

Xây dựng hệ thống thoát nước cho sân cỏ nhân tạo là công đoạn kỹ thuật quan trọng, quyết định đến chất lượng, tuổi thọ và hiệu quả kinh doanh của sân. Một hệ thống thoát nước tốt không chỉ đảm bảo sân có thể sử dụng trong mọi điều kiện thời tiết mà còn giúp duy trì chất lượng mặt sân, giảm thiểu chi phí bảo trì và sửa chữa về sau.

Qua bài viết này, chúng ta đã tìm hiểu về tầm quan trọng, các thành phần chính, quy trình xây dựng và những lưu ý quan trọng khi thiết kế, thi công hệ thống thoát nước cho sân cỏ nhân tạo. Điều quan trọng nhất cần nhớ là:

• Đầu tư đúng mức cho hệ thống thoát nước ngay từ đầu sẽ mang lại hiệu quả kinh tế lâu dài.
• Thiết kế cần phù hợp với điều kiện địa hình, khí hậu và mục đích sử dụng của sân.
• Thi công đúng kỹ thuật và sử dụng vật liệu chất lượng là yếu tố quyết định hiệu quả của hệ thống.
• Bảo trì định kỳ giúp duy trì hiệu quả hoạt động và kéo dài tuổi thọ cho cả hệ thống thoát nước và sân cỏ nhân tạo.

Với hơn 15 năm kinh nghiệm và 5000+ dự án đã thực hiện, Khánh Phát tự hào mang đến những giải pháp thoát nước tối ưu, phù hợp với từng dự án cụ thể. Chúng tôi không chỉ đơn thuần cung cấp dịch vụ thi công mà còn đồng hành cùng khách hàng trong suốt quá trình từ khảo sát, thiết kế đến thi công và bảo dưỡng, đảm bảo hệ thống thoát nước luôn hoạt động hiệu quả, góp phần nâng cao chất lượng và tuổi thọ của sân cỏ nhân tạo.

Bạn cần tư vấn chi tiết về giải pháp thoát nước cho dự án sân cỏ nhân tạo? Liên hệ ngay với đội ngũ chuyên gia của Khánh Phát để được hỗ trợ tốt nhất!
